Harvester SN 7400

Жатка для уборки подсолнечника «Harvester» — это жатка произведенная в России и адаптированная для уборки в климатических условиях стран СНГ.

Имеющийся ряд конструкционных особенностей, позволяет жатке работать намного производительнее и качественнее, с меньшими потерями.

Безрядковый способ уборки позволяет работать на полях с разным способом высева без потерь, экономя топливо.

Жатка «Harvester» позволяет убирать подсолнечник в кратчайшие сроки с минимальными потерями, тем самым снижая зависимость сельхозпроизводителя от погодных условий и получать урожай более высокого качества.

Идеально подходит для уборки как для высокорослого, так и низкорослого подсолнечника, а также для уборки подсолнечника в полеглом состоянии.

Особенности жатки:

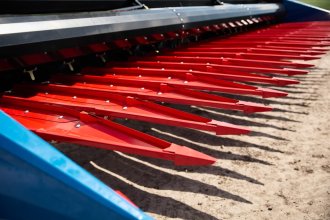

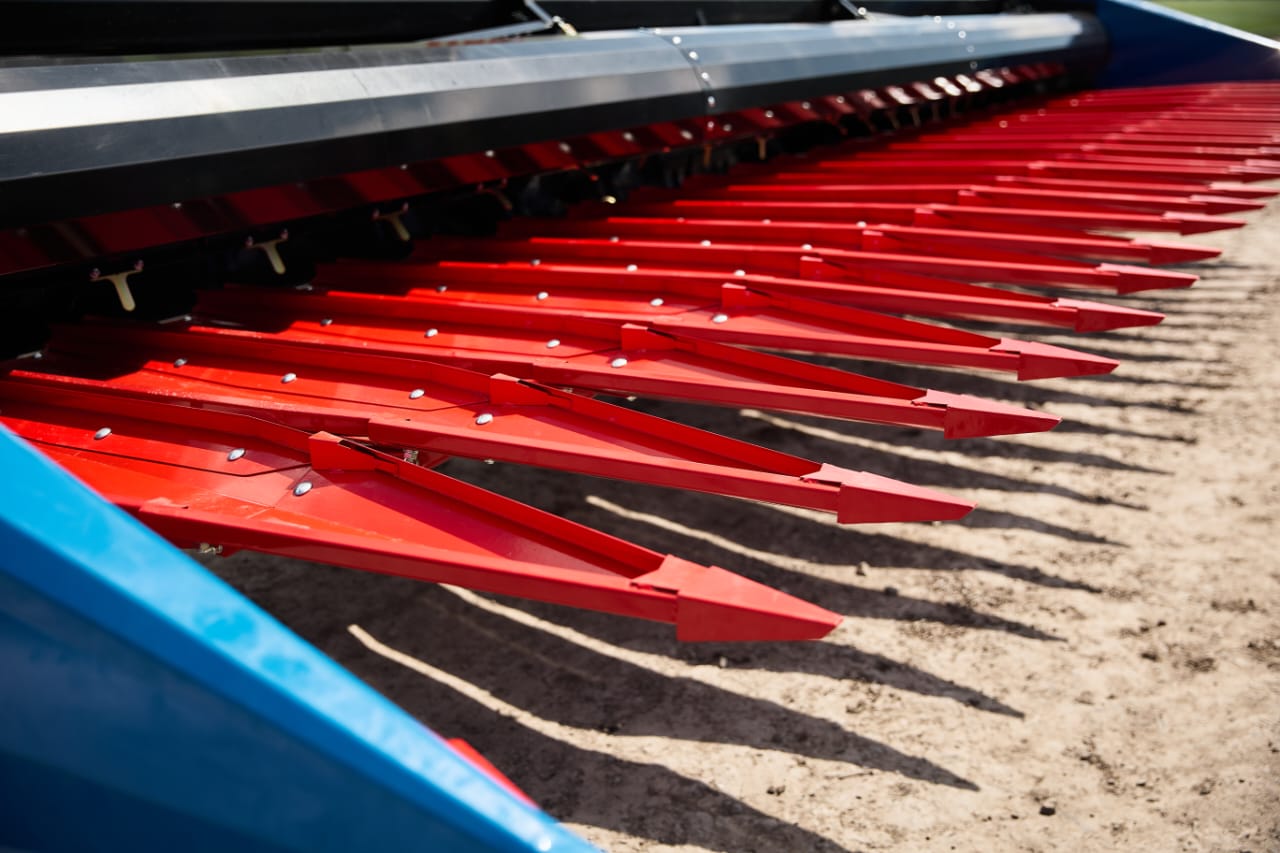

Призматическая форма лифтеров: обеспечивает уборку подсолнечника независимо от направления рядов.

Регулируемая ширина: позволяет подстроить лифтёры под ширину рядов и толщину стебля.

Протягивающий зубчатый вал: утягивает растение вниз, оставляя корзинку на лифтёре, не даёт влажному стеблю наматываться на мотовило.

Система среза Schumacher: система среза, включающая привод-редуктор и ножи фирмы Schumacher (Германия).

Треугольные пальцы мотовила: исключают застревание корзинки на пальцах, эффективно проталкивают корзинки и очищают рабочую зону.

Открытая рабочая зона: особая форма конструкции предотвращает вылеты корзинок и семени, оставляя при этом рабочую зону открытой для контроля комбайнёром.

Порошковая окраска: пескоструйная очистка металла и порошковая окраска полимерным покрытием — аккуратный внешний вид и отсутствие коррозии на весь срок службы.

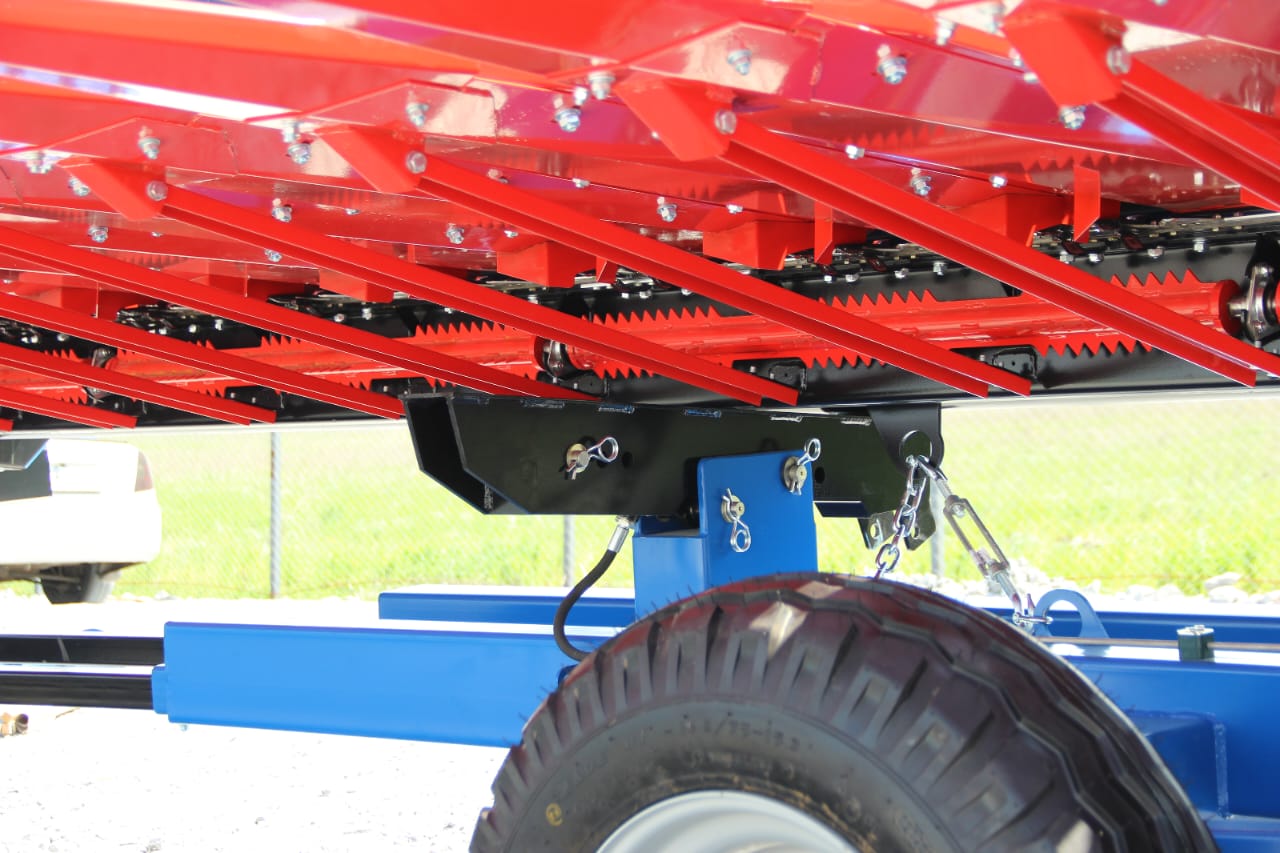

В конструкции жатки предусмотрен протягивающий вал с 4 рядами зубчатых сегментов, которые расположены под лифтерами. Вал, вращаясь по ходу жатки, протягивает растение вниз, укладывая корзинку на лифтер, что позволяет отделять и обмолачивать только саму корзинку без стебля.

Это приспособление позволяет ежедневно начинать уборку раньше и заканчивать ее позже на 1−2 часа, чем комбайны с традиционными жатками для уборки подсолнечника, которые, убирая подсолнечник с влажным стеблем, начинают «наматывать» культуру на мотовила и валы. Благодаря этому дневной период работы может быть увеличен на 2−3 часа, обеспечивая максимальную производительность с минимальными потерями во время сбора урожая. Период окупаемости жатки Harvester — 1 ГОД.

Применение жатки Harvester ,от завода «Энергон Агро», позволяет при уборке подсолнечника уменьшить массу, поступающую в молотилку комбайна за счет протягивающего вала, который отделяет корзинки от стебля растения, что, в итоге, уменьшает нагрузку на комбайн и позволяет получить в бункере комбайна обмолоченный подсолнечник с влажностью на 1−2% и сорностью на 2−4% меньше, чем при уборке жатками традиционных конструкций.

Конструкция лифтеров, позволяет обеспечивать захват и направление для среза, и обмолота очень прочных стеблей подсолнечника независимо от направления движения комбайна, как вдоль рядка, так и в поперечном к нему направлении.

Форма носков лифтеров позволяет аккуратно разделять стебли подсолнечника независимо от направления движения комбайна.

Захват шляпки подсолнечника гарантирован в любом положении стебля и не зависит от направления посева.

Конструкция боковин жатки и их щитков максимально исключает приминание стеблей подсолнечника.

Форма носков лифтеров позволяет аккуратно разделять стебли подсолнечника независимо от направления движения комбайна.

Захват шляпки подсолнечника гарантирован в любом положении стебля и не зависит от направления посева.

Конструкция боковин жатки и их щитков максимально исключает приминание стеблей подсолнечника.

Жатка обеспечивает срез подсолнечника непосредственно под корзинкой за счет определенного положения защитного кожуха мотовила по отношению к плоскости среза подсолнечника.

Шнек подает корзинки подсолнечника в центр жатки и далее в наклонную камеру комбайна. Листья и стебли остаются на земле, благодаря чему в бункере засоренность семян незначительная, менее 1,2%, что обеспечивает высокое качество подсолнечника и равномерную работу молотилки комбайна.

Для среза подсолнечника применяется планетарный привод режущего аппарата, который обеспечивает высокую скорость среза - до 950 двойных ходов ножа в минуту и увеличивает рабочую скорость комбайна, чем обеспечивает высокую производительность.

Подающий шнек защищен храповой защитной муфтой, которая ограничивает подачу крутящего момента на шнек, в случае попадания камней или других посторонних предметов в зону шнека.

Жатка позволяет убирать любые сорта подсолнечника и в любом его состоянии.

Подсоединение жатки не требует гидравлических или электрических подключений, а только механические. Эта особенность делает жатки «Harvester» универсальными для всех типов зерноуборочных комбайнов. Меняется только рамка навески. Компания производитель разработала рамки навески для всех престижных марок и моделей зерноуборочных комбайнов, присутствующих на рынке.

Преимущества:

Исключен момент захватывания, вымолачивания и выбрасывания семян и собственно корзинок подсолнечника мотовилом обратно на стеблеподъемники за счет введения понижающего порога между мотовилом и шнеком- порог отсутствует у аналогов, что образует своего рода ловушку для срезанного продукта, который тут же захватывает шнек;

Оригинальная конструкция лонжеронов горизонтального каркаса обеспечивает плотное прилегание к нему днища жатки при сварке рамы и постоянный зазор между шнеком и днищем жатки по всей его длине, что гарантирует равномерную, качественную подачу срезанного продукта к центру жатки;

Новая конструкция и способ крепления кожуха мотовила не только полностью исключают потери, но и за счет больших диапазонов регулировок дали возможность убирать подсолнечник любых сортов при любой урожайности. Кроме того, новая конструкция крепления намного надежнее и удобна в эксплуатации.

Улучшены потребительские свойства жатки, позволяющие:

Повысить производительность жатки. Увеличение скорости резания режущего аппарата на 19% ( 680 оборотов в минуту) дает возможность работать комбайну на скорости до 12 км/ч;

Новая конструкция крепления стеблеподъемников позволяет демонтировать и установить их при обслуживании режущего аппарата одному механизатору.

Кронштейны крепления шнека и мотовила на боковинах жатки разделены на два узла, что позволяет быстро и точно отрегулировать их положение в вертикальной и Горизонтальной плоскостях под любую урожайность подсолнечника и размер его корзинок;

Конструкция крепления механизмов привода рабочих органов жатки позволяет быстро их демонтировать для текущего ремонта и обслуживания;

Жатка легче своих аналогов, а значит комбайн менее нагружен и расходует меньше топлива;
